Introduktion til Mullite

Mullit er opdelt i tre typer: -mullit, svarende til ren 3Al2O3·2SiO2, omtalt som 3:2 type; -mullit, fast opløsning med overskydende Al2O3, let ekspanderet karakter, omtalt som 2:1 type; Gamma-mullit, fast opløsning med en lille mængde TiO2 og Fe2O3. Mullite er stabil i petrokemiske egenskaber og uopløselig i HF. Dens massefylde er 3,03 g/cm3, Mohs hårdhed 6 ~ 7, smeltepunkt 1870 grader, termisk ledningsevne (1000 grader) er 13,8W/(m·K), lineær udvidelseskoefficient (20 ~ 1000 grader) er 5,3×{{ 30}} grader, elasticitetsmodul 1,47×1010Pa.

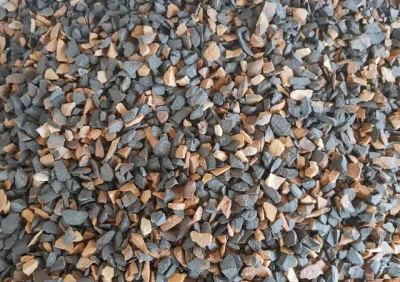

Mullite er et ildfast råmateriale med 3Al2O3.2SiO2 krystallinsk fase som hovedkomponent. Mullite er opdelt i naturlig mullit og syntetisk mullit. Naturlig mullit er sjælden og er generelt syntetisk. Den kemiske sammensætning af mullit er Al2O371,8% og SiO228,2%. Mineralstrukturen er rombisk krystalsystem, og krystallerne er arrangeret i lange søjler, nåle og kæder. Nålemullit blandes i produkterne for at danne et solidt skelet.

Mullite har gode mekaniske og termiske egenskaber ved høj temperatur, så den syntetiske mullit og dens produkter har fordelene ved høj densitet og renhed, høj strukturel styrke ved høj temperatur, lav krybehastighed ved høj temperatur, lav termisk ekspansionshastighed, stærk kemisk erosionsbestandighed og god modstand mod termisk stød.

Fremstillingen af ​​mullitmaterialer kan generelt være lavet af kaolinit, sillimanitgruppemineraler, aluminiumhydroxid eller aluminiumoxid og siliciumdioxid syntetiseret direkte. Lermaterialet reagerer med aluminiumoxid- eller sillimanitgruppemineraler og industrielt aluminiumoxid under opvarmningsbetingelserne F for at danne primær og sekundær mullit, og primær mullit dannes i området 1000 ~ 1200 grader, og krystallisationen øges ved yderligere at øge temperaturen. Dannelsen af ​​sekundær mullit ender normalt ved 1650 grader. For at fremstille tætte mullitprodukter bruges to-trins sintringsprocessen almindeligvis. Mullite kommer i to krystallinske former: nåleformet og prismatisk. Acikulær mullit styrker glasfasen og materialekemisk sammensætningsfase, og ildfastheden af ​​nåleformet mullit er højere end prismatisk mullit. Kaolinit opvarmes hurtigt til mere end 1400 grader C for at danne nåleformet mullit. Ellers danner langsom opvarmning til en lavere temperatur prismatisk mullit. Der er også rapporter om rørformet og sfærisk mullit, førstnævnte formodes at skyldes den tetraedriske størrelse af silica og aluminiumoxid, hvilket resulterer i spændinger forårsaget af rørformet form, sidstnævnte kaldes nitrogenholdig mullit. Karakteristikaene ved mullit termisk ekspansionsanisotropi gør, at den har god termisk stabilitet. Når det avancerede mullitmateriale anvendes som foderdelene, kan det udskiftes direkte til den løbende foderautomat uden forvarmning.

Populære tags: introduktion til mullit, Kina introduktion til mullitproducenter, leverandører
